투시도

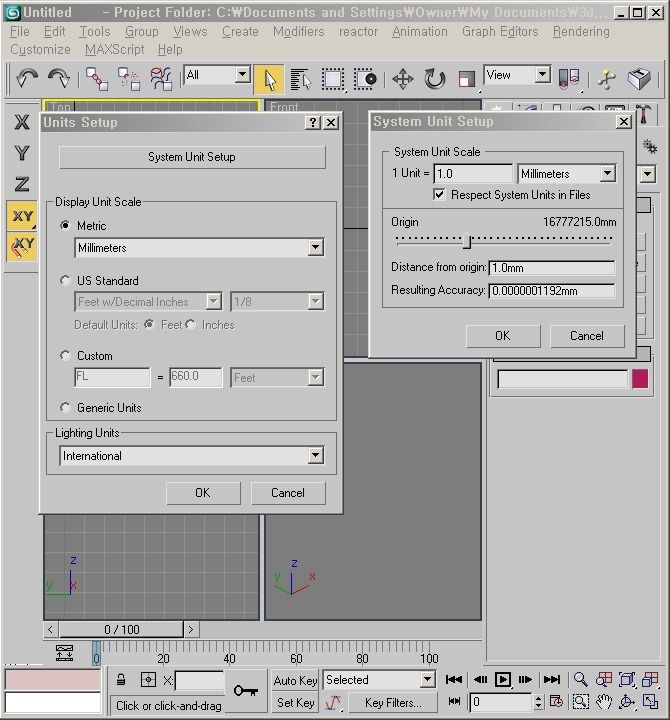

캐드 파일을 열기전에 일단 맥스의 기본설정이 밀리미터인지 확인한다.

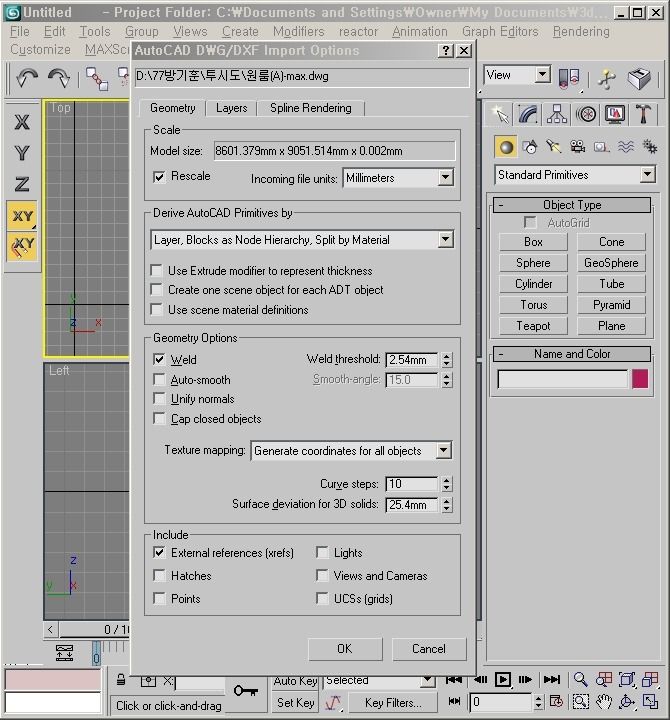

캐드 파일을 열때 파일을 열고 rescale이 밀리미터인지 확인하고 weld에 체크한다.

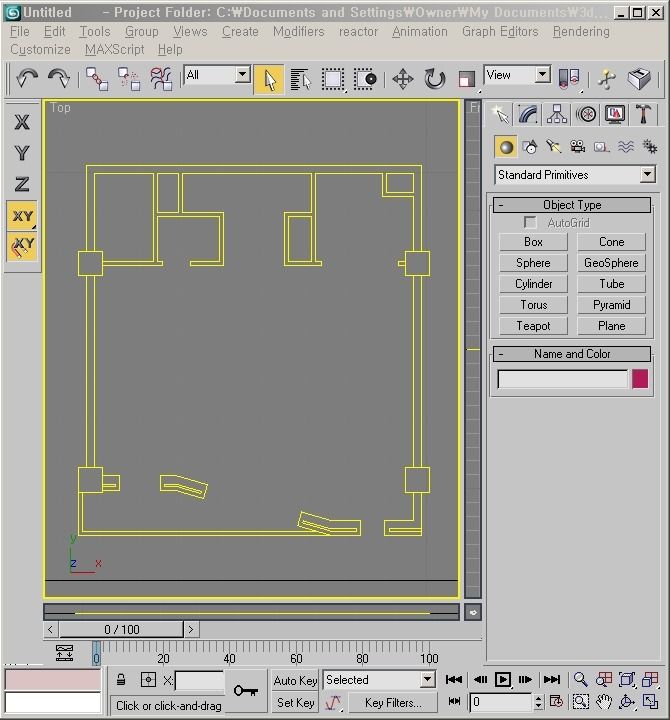

일단 기본 틀을 얼리고 얼린 벽체위에 라인을 이용하여 선을 긋는다.

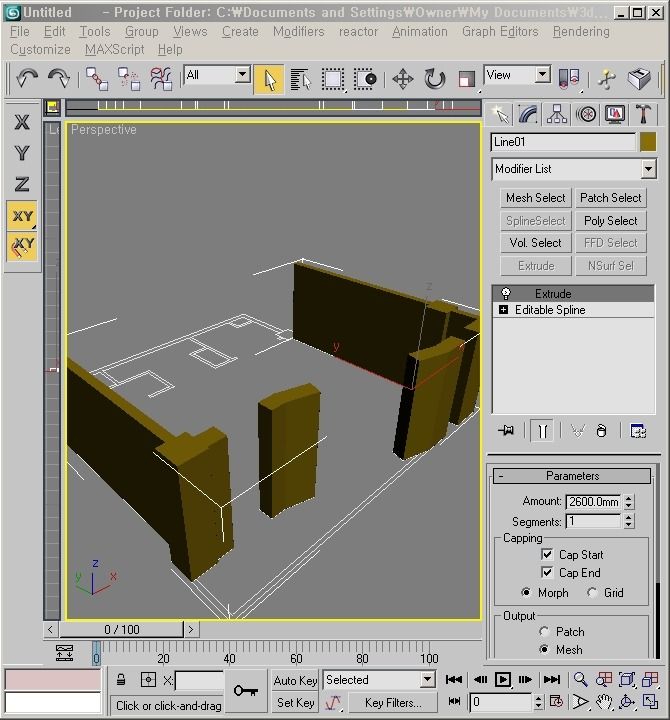

선을 잡고 돌출을 한다.

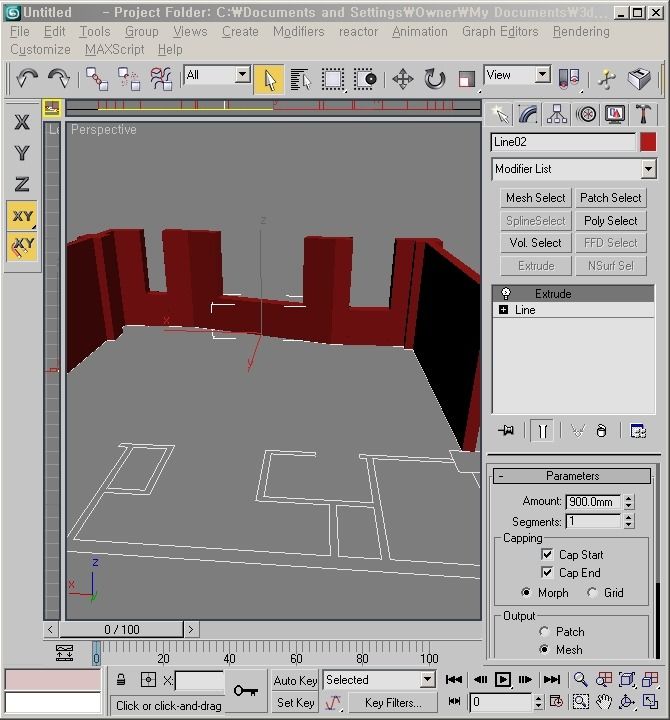

양쪽의 벽은 렉탕으로 그리고 가운데 부분은 사선이기때문에 라인을 이용하여 모두 돌출 900을 준다.

3차원 스냅을 켜고 잡으면 물체의 윗부분이 잡히게 된다.

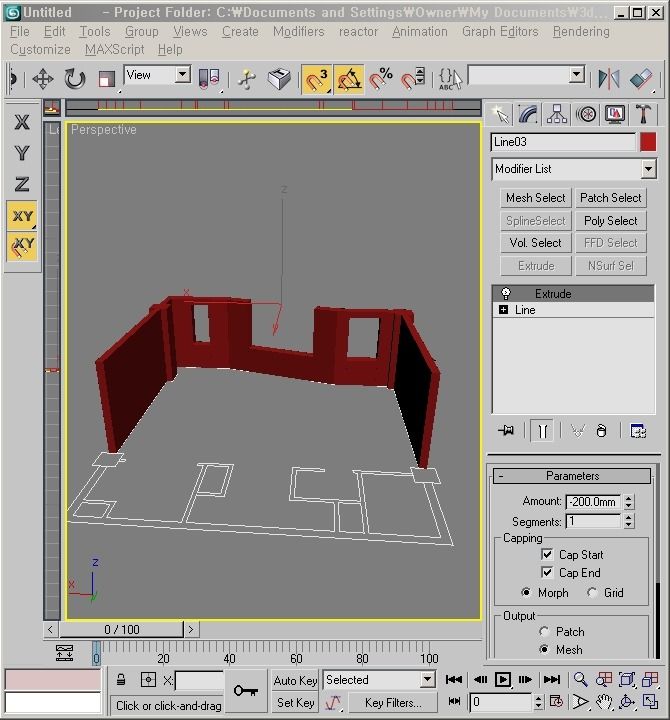

3차원 스냅을 켜고 렉탕와 라인을 이용해 만들고 -200으로 돌출을 준다.

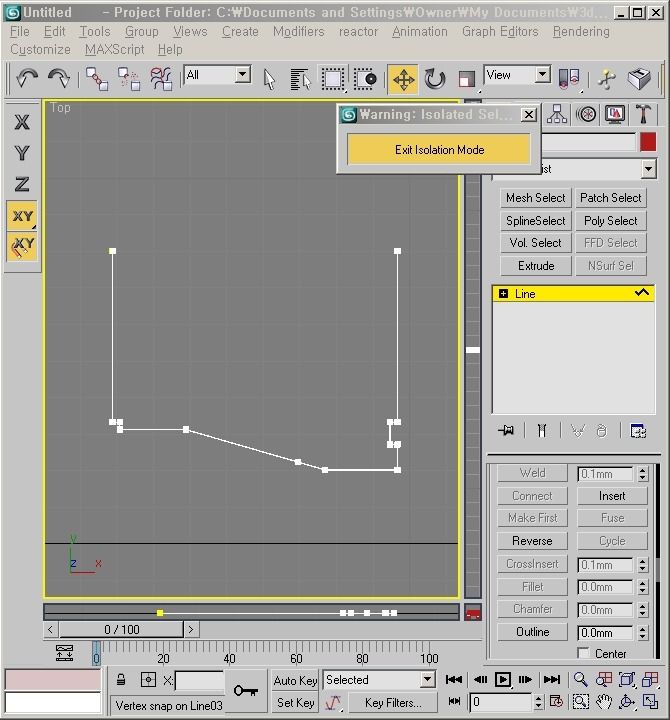

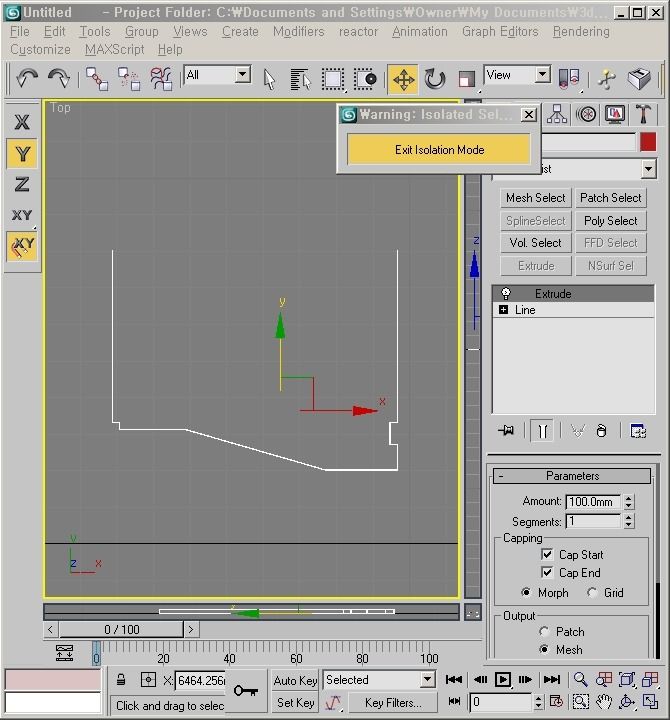

바닥부분을 잡고 창쪽의 스플라인을 없애고 아웃라인을 준다.
그후에 돌출값을 100을주면 걸랠받이가 완성이 된다.

돌출값을 100을 주었다.

걸래받이가 들어갔다.

걸래받이를 만든 방법과 같은 방법으로 천정을 만들어 보자.
마우스 우클릭을 해서 플립노말을 적용하여 면을 뒤집어 준다.

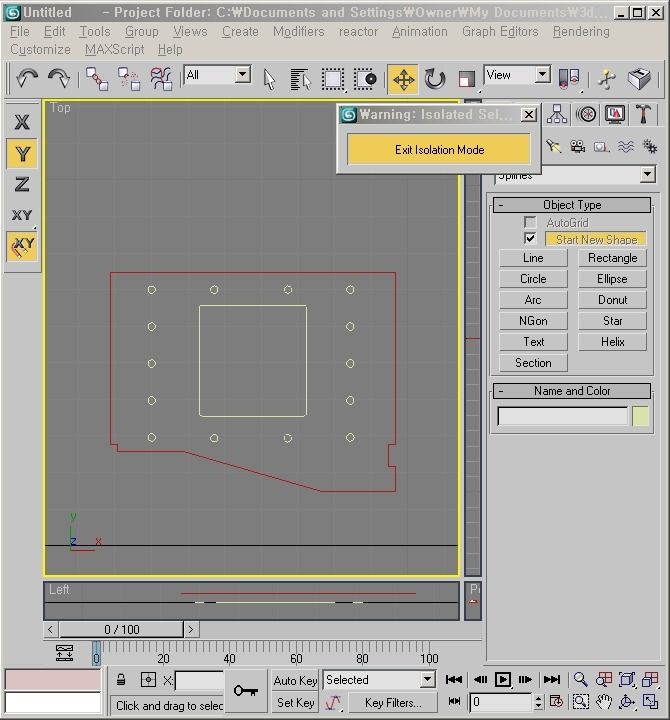

바닥면을 잡고 가운데에 우물천장을 만들 목적으로 렉탕으로 그리고 값을 100을 준다.
그리고 매립등이 들어갈 장소를 잡는다.
그리고 에디트 폴리를 주고 모두 어태치를 한다.

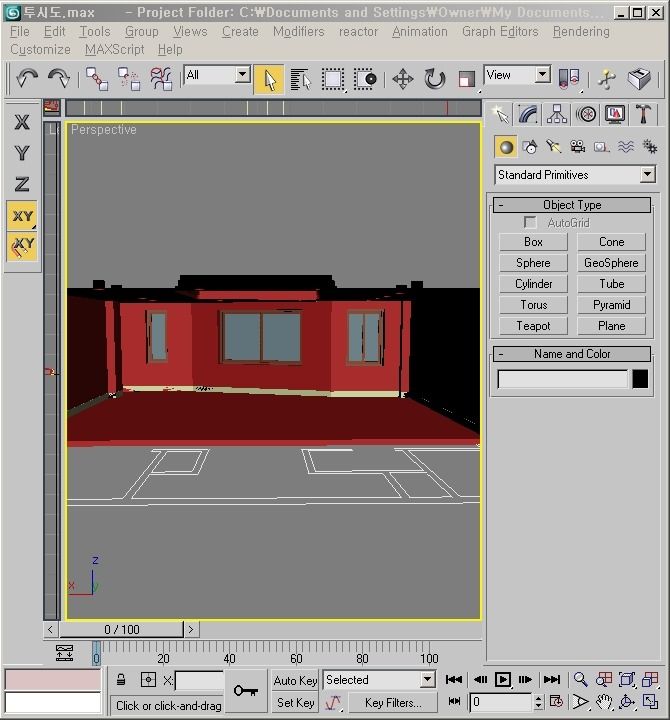

그리고 창문을 만들어 넣는다.

투시도2
